Lautsprecher hinten nachrüsten beim 5-Türer

DIE ANLEITUNG WIRD IN KÜRZE OPTIMIERT UND DER HOCHTÖNEREINBAU BESSER DOKUMENTIERT=)

So meine Lieben bin endlich fertig:)…stand: 30.01.2013 / 22:18 Uhr falls ihr keine möglichkeit habt bzw. keine extra Kosten verursachen wollt, sagt bescheid ich crimp euch alle benötigten Kabel inkl. Stecker mit Pins (hab noch unmengen Pins rumfliegen) bei interesse einfach melden, fragen kostet bei mir nix;)— Volki

Kleiner Tipp am rande

Da der einbau sehr aufwendig ist… nehmt euch gut zeit und ich würde euch empfehlen das ihr erst
Einbau Teil 1(von B-Säule zur Lautsprecher)! absolviert und ein Tag Pause macht dann Einbau Teil 2 (Vom Radio zur B-Säule). Die hochtöner wers mag muß nicht umbedingt sein;) sieht aber besser aus :p

Benötigte Teile von VW

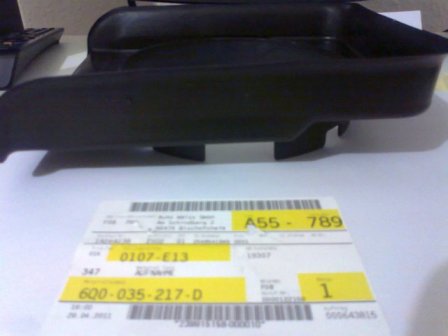

  • 6Q0 035 217 D / Lautsprecher Aufnahme Links / Preis: 2,92 EUR

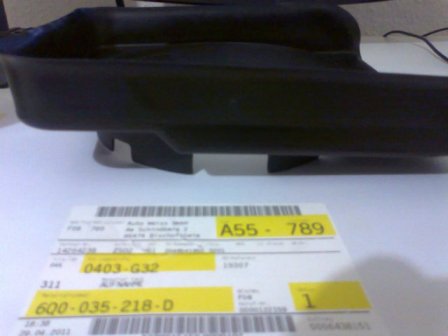

  • 6Q0 035 218 D / Lautsprecher Aufnahme Rechts / Preis: 2,92 EUR

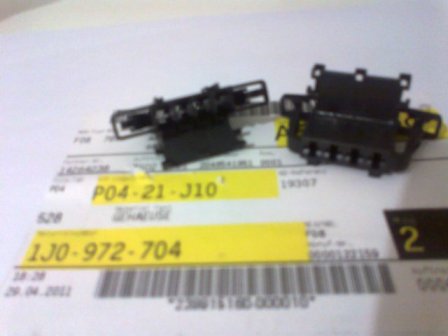

  • 1J0 972 704 / 2 x Stecker Gehäuse (4 Pol.) / Preis: 5,94 EUR

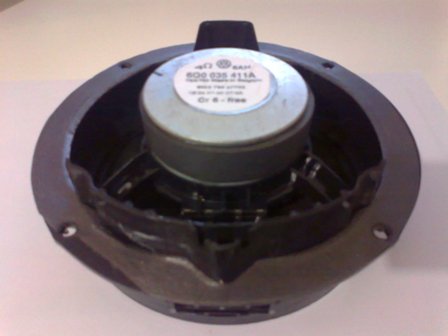

  • 6Q0 035 411 A / Lautsprecher (Serie) / Preis ca. 17,00 EUR

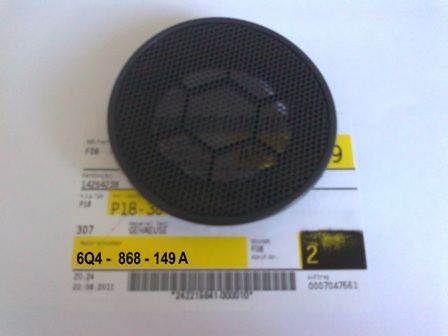

  • 6Q4 868 149 A / Blende für Hochtöner / Preis ca. 4,40 EUR

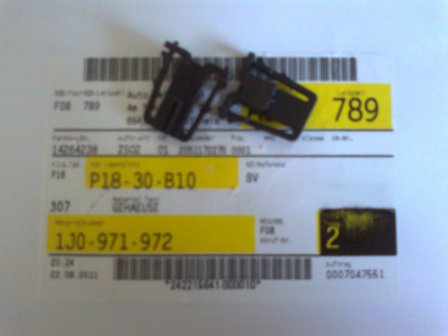

  • 1J0 971 972 / Flachstecker Gehäuse für Hochtöner / Preis ca. 2,32 EUR

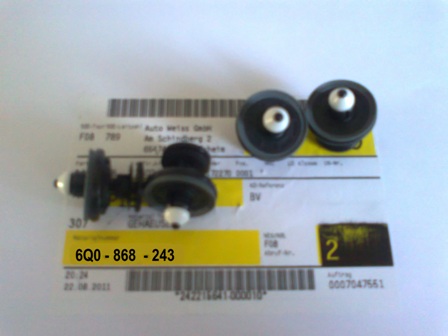

  • 6Q0 868 243 / Clips / Preis ca. 0,31 EUR

Sonstige benötigte Teile

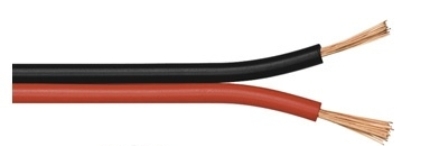

  • Gewöhnliche Lautsprecherkabel 10m 2x 0,75mm²
  • (Am Besten mit zwei verschiedenen Farben wegen - & +) / Preis: 4,75 EUR

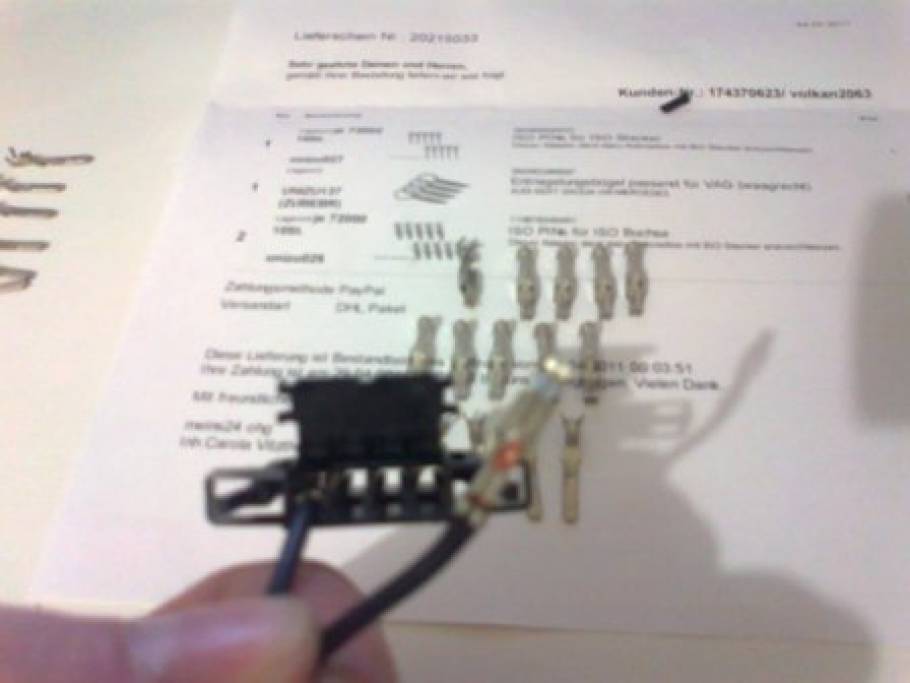

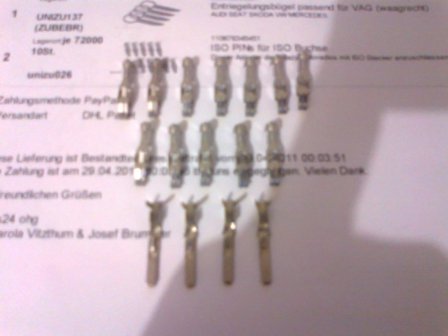

  • Iso Pins für ISO (Quadlock) Stecker Männlich 2,8mm

@ ebay;) benötigt werden 4 st. / Artikel-Nr: 360360500533 / Preis: 10 st. 2,50 EUR

  • Iso Pins für ISO (Quadlock) Buchse Weiblich 2,8mm

@ ebay;) benötigt werden 12 st./ Artikel-Nr: 110676345451 / Preis: 10 st. 2,50 EUR

Benötigte Werkzeuge

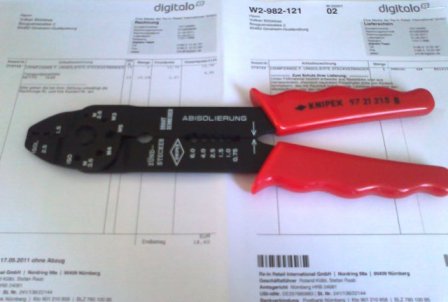

  • Crimpzange für Unisolierte Steckverbinder (Bestell-NR: C79799) bei digitalo.de
  • Preis Inkl. Versand 18,60 EUR(übrigens Stefan Raab ist Geschäftsführer^^ )

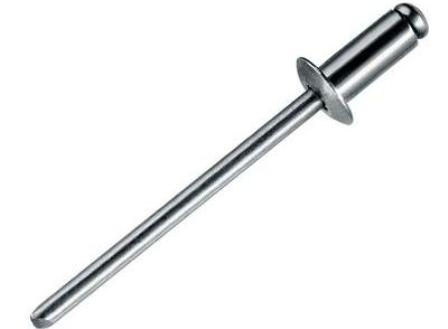

  • N90 286 804 / 8x M5X0,5-3 Blindnieten / Preis: St. 0,34 EUR

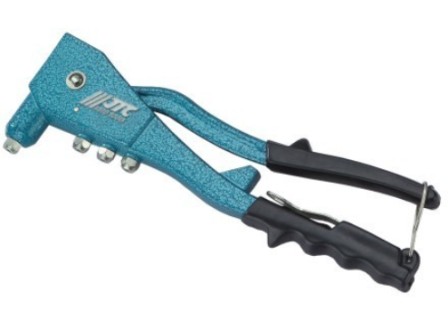

  • Blindnietenzange / Von Papa^^ / Preis: 0,00 EUR

  • Diverse Torx Schraubenzieher

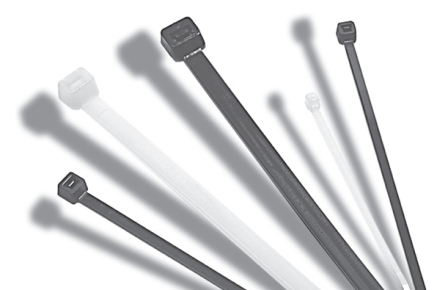

  • Kabelbinder Klein

Vorbereitungen

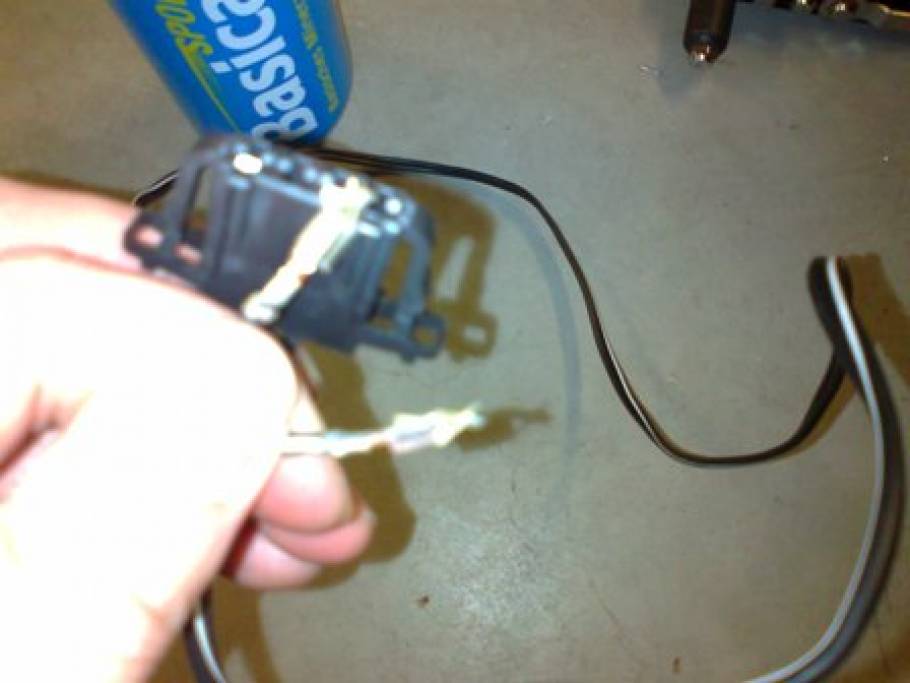

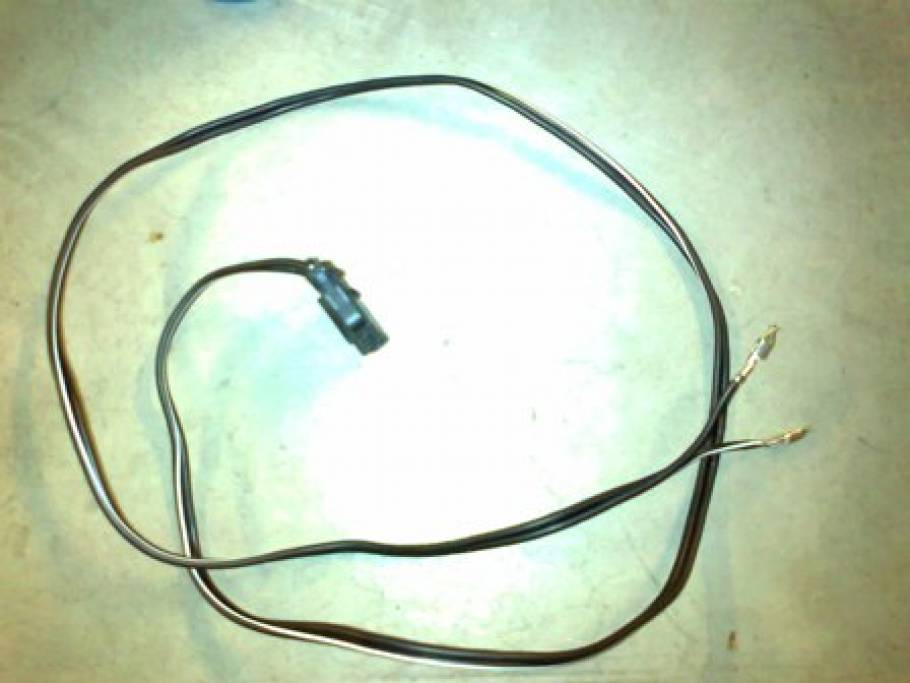

  • Lautspecher Kabel mit VW Stecker verbinden beide enden mit Buchsen Pins Crimpen länge 100cm von B-säule zu Lautsprecher hinten!

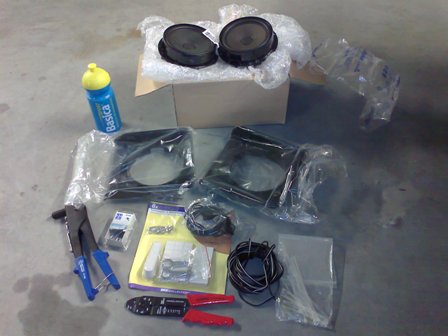

  • Zusammenfassung des benötigten Werkzeugs bzw. Materials

Der Einbau Teil 1(von B-Säule zur Lautsprecher)!

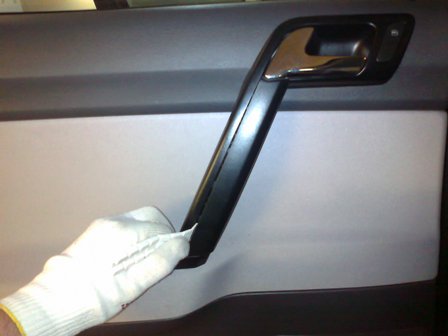

  • 1. Als erstes wird der Griff von der hinteren Tür mit hilfe eines Türkeils (Plastik) entfernt.

  • 1.1 Darunter findet ihr zwei Torx Schrauben die ihr lösen müßt!

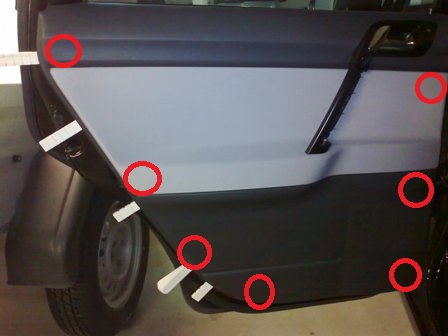

  1. 2. Mit hilfe von ein paar Türkeilen könnt ihr die Verkleidung entfernen doch vorsicht
  2. ist geboten… von unten nach oben! (Position der Clips rot markiert)

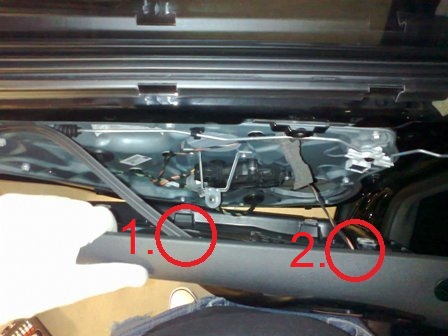

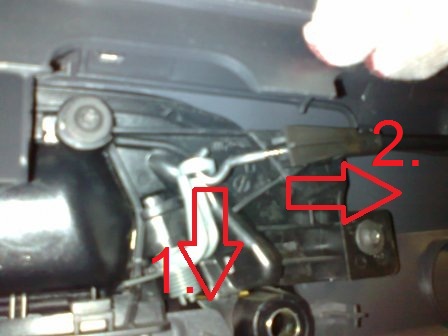

  1. 3. Zieht die Verkleidung nicht ruckartig ab… da hinter der Verkleidung zwei verbindungen bestehen
  2. 1. der Öffner für die tür!
  3. 2. Die Fensterheber Kabel
  4. (Siehe markierung)!

  1. 3.1 Ausklemmen und abhacken siehe pfeilmarkierung!

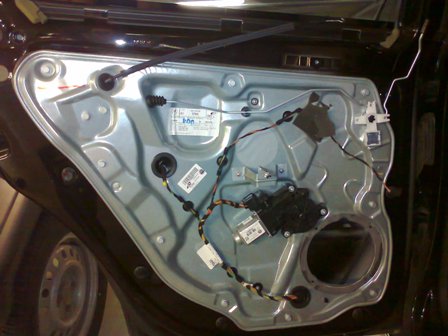

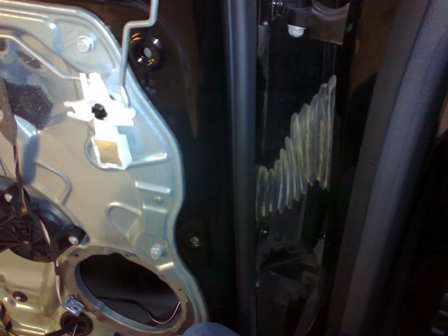

  1. 4. Innenleben der Tür! (müßte vom werk aus so aussehen)

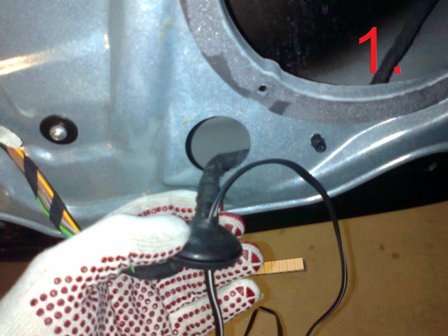

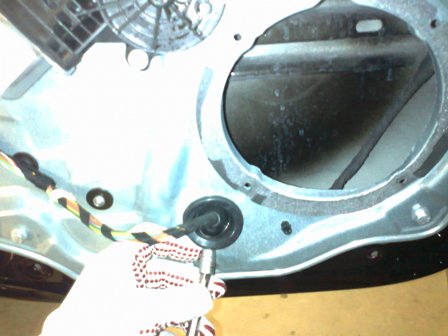

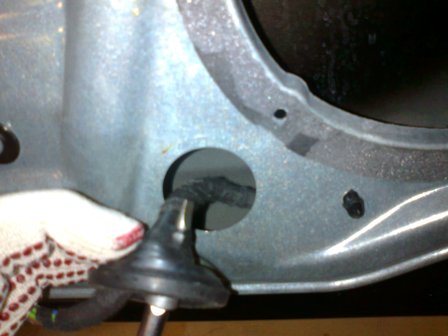

  1. 4.1 Unseren VW stecker den wir vorbereitet haben Richtig Positionieren, dazu einfach den Gummistöpsel mit nem Schraubenzieher raus ziehen^^.

  1. 4.2 Mit dem Schrauebnzieher ein kleines loch rein machen, damit das Kabel durch geht. (Ihr könnt nartürlich auch die isolierung von hinten lösen und es ordentlich machen, nur VW hat da nicht gespart^^)

  1. 4.3
  2. 1. Kabelbaum Tür!

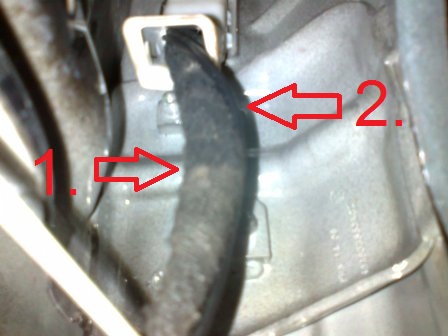

  1. 4.4 Kabelverlegung zur B-säule durch die weisse Führung
  2. 1. Kabelbaum Tür!
  3. 2. Unser Laursprecherkabel!

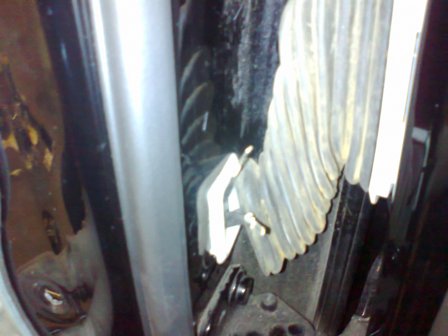

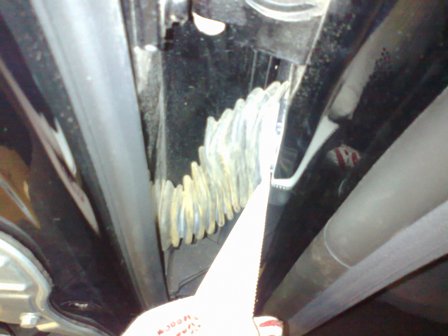

  1. 5. Faltenbalg einfach mit einem Türkeil von beiden seiten abziehen!

  1. 5.1 Das Kabel am besten am ende mit einem Kabelbinder fixieren und duchführen… geht eigentlich auch ohne, einfach probieren!

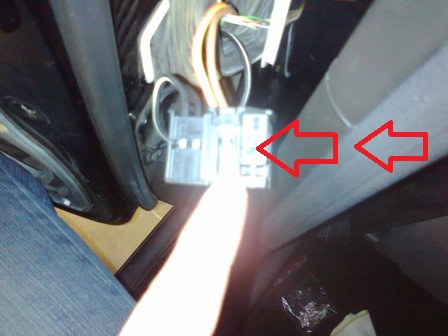

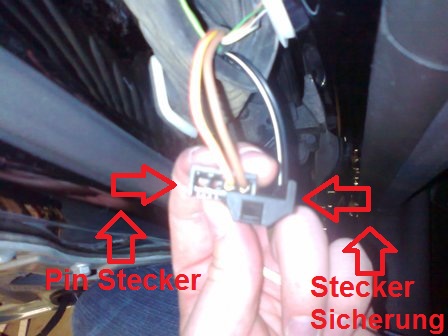

  1. 6. So sieht der B-Säulen Stecker aus, man muß nur die Pin sicherung (kunstoff) entfernen!

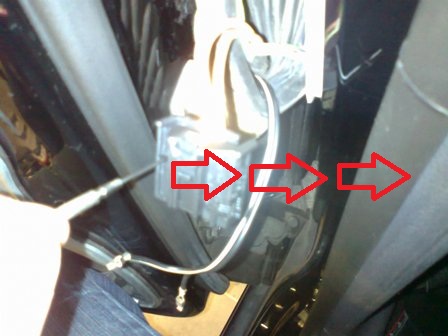

  1. Einfach nach recht schieben mit nem mini schraubenzieher

  1. Das Ergebnis sieht dann so aus…

  1. 6.1 So und jetzt die Pins reinstecken.

  1. Kunstoff Steckersicherung wieder drauf und fertig.

  1. 7. Faltenbalg wieder draufziehen.

  1. 7.1 Lautsprecherkabel mit ein paar Kabelbinder fixieren.

  1. 7.2 Lautsprecher Nieten ist ganz einfach (konnte davon leider keine bilder machen da beide Hände voll^^)

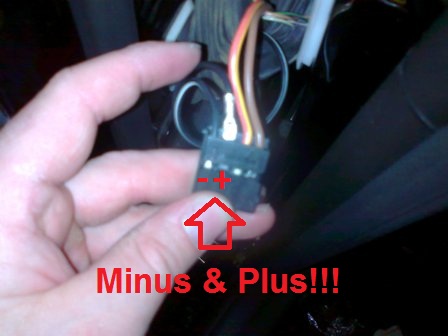

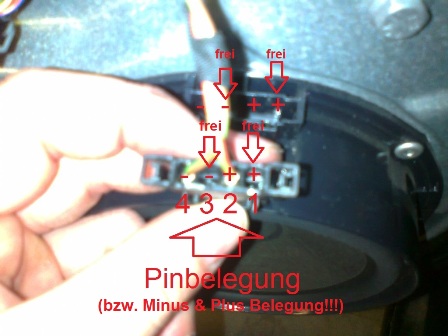

  1. 7.3 Die Pinbelegung bzw. Minus und Plus!(Pinbelegung gilt für Links und Rechts!!)

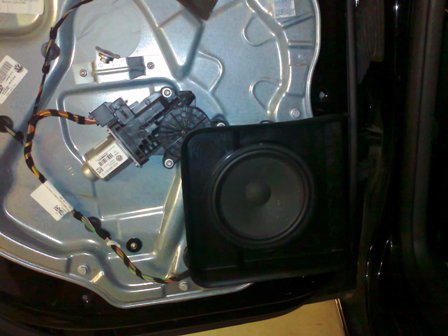

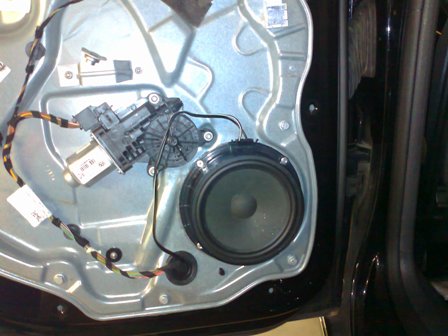

  1. 7.4 Nun die Lautsprecher Aufnahme draufziehen und soweit sind wir fertig was den Einbau betrifft!

  1. 8. So und jetzt die Verbindungen wieder anbringen, Fensterheber Stecker rein und den Tür öffner einhacken.


  1. 8.1 Als nächstes die Verkleidung in den Rahmen setzen und Türpin beachten…

  1. 8.2 Checkt ob die Türclips ordnungsgemäß an den Löchern positioniert sind(Verhindert Beschädigungen an den Clips)

  1. 8.3 Am End die Torx schaubche rine und Griff druf…Ich habe Fertig;)

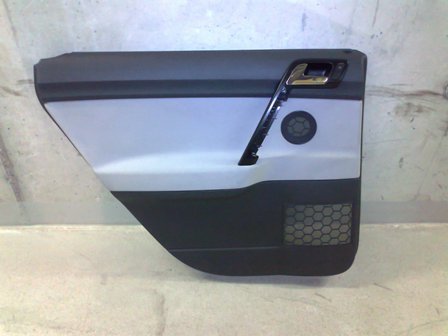

  1. Einbau Teil 1 (Hochtöner Blende)
  1. 1. Erst Markieren!



  1. 1.2 fragt mich nicht wieso ih das hochgeladen habe XD… kann mich nicht mehr erinnern^^


  1. 1.3 Bohrt erst ein paar kleine Löcher rundherum!


  1. 1.4 Jetzt einfach das Große loch solange wie nötig ausfräsen!


  1. 1.5 Eine schablone anfertigen!


  1. 1.5 Und fertig=)

(ich kann leider nicht ins detail gehen da es schon etwas länger her ist sry an dieser stelle!)


  1. ist noch ne Baustelle weitere Bilder folgen… ;)
  1. .
  2. .
  3. .
    1. Einbau Teil 2 (Vom Radio zur B-Säule)

Zum Teil 2 des Einbaus habe mich entschieden die Kabel vom Radio über die A-Säule→ Himmel → zur B-Säule zu verlegen! frag mich nicht warum;) mir ises so Lieber gewesen^^

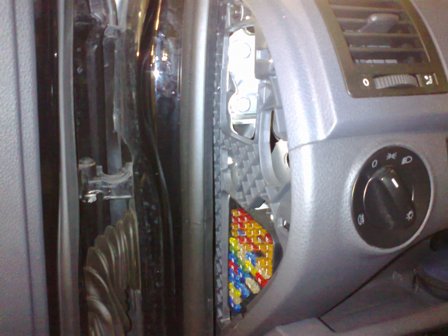

  1. 1. Als erstes entfernen wir vorsichtig den Sicherungskastendeckel an der Fahrerseite… am besten mit nem Schaubenzieher!

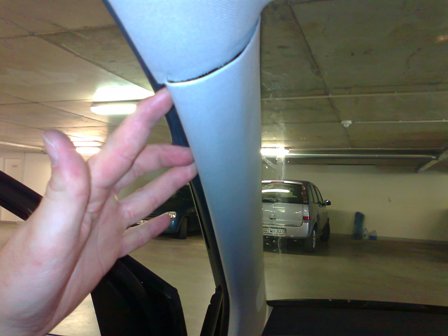

  1. 1.1 Jetzt entfernen wir die A-Säule, wenn ihr von der überlappung zum Himmel ein bisschen mit dem Finger drückt(siehe Bild) geht die A-Säule easy ab…

  1. 1.2 Acht geben dahinter isen Stecker langsam abziehen!

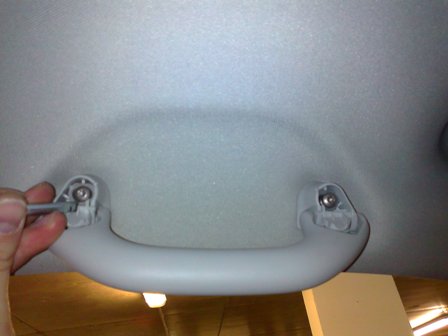

  1. 1.3 Dachhimmel Griffe entfernen… schraubenabdeckung öffnen und mit nem Trox Schaubenzieher entfernen! (vorne und hinten)

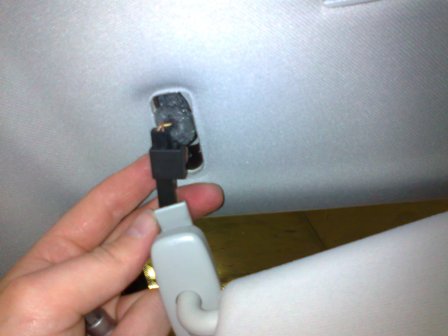

  1. 1.4 Sonnenblende entfernen dafür braucht ihr ein Mini Schaubenzieher um die Schraubenabdeckung zu entfernen, Achtung Stecker nicht vergessen.

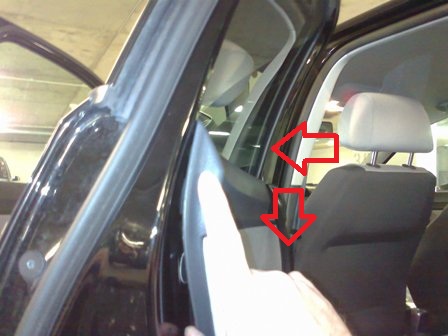

  1. 1.5 B-Säule oben entfernen ist ganz easy einfach von der überlappung vom unteren Teil anheben von beiden seiten versteht sich!

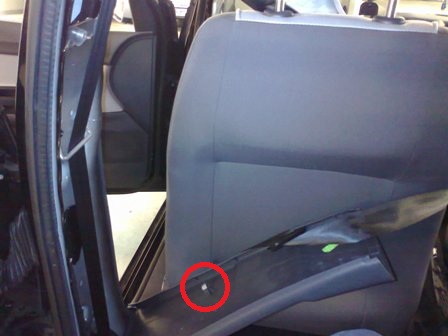

  1. 1.6 B-Säule unten entfernen auch ganz easy;) von der oberen Kante rausziehen und runterlehnen! Hier dient die Türdichtung als Halterung und eine halterung mitten in der B-säule.



  1. 1.7 Man nehme eine Handelsübliche Dose (RedBull) ^^ und steckt sie zwischen Himmel und Dach an der B-Säule damit wir besser arbeiten können;)


  1. 2. Stecker abdeckung entfernen einfach abziehen!

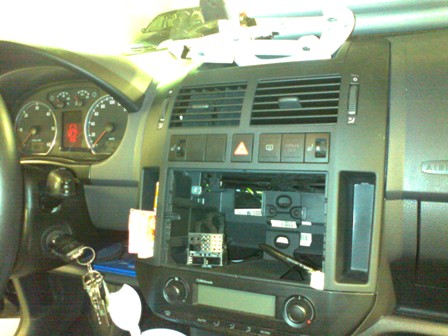

  1. 2.1 Radio RCD 200 ausbauen mit den dazugehörigen entriegelungsschlüssel (bekommt man bei ebay für paar Euro´s)

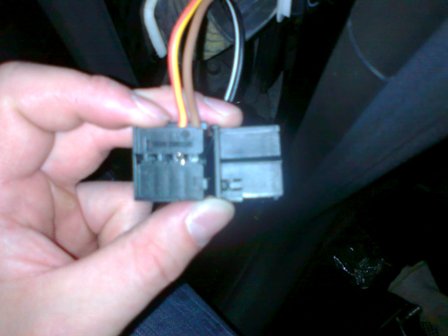

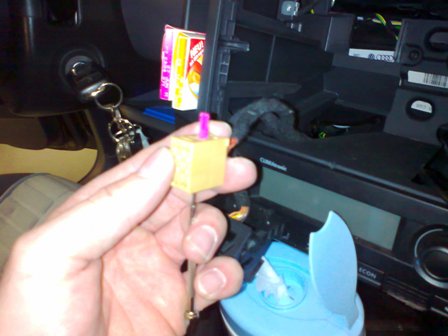

  1. 2.2 Braunen Stecker aus dem Quadlock Gehäuse rausnehmen und Kunstoffsicherung entfernen! ganz einfach wie auf dem Bild von unten mit nem Mini schaubenzieher leicht drücken…

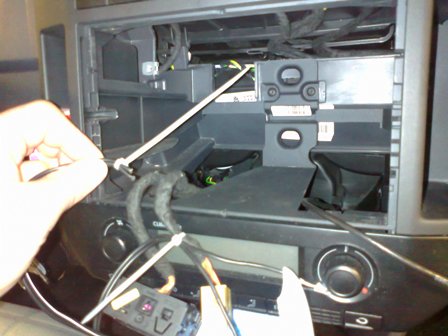

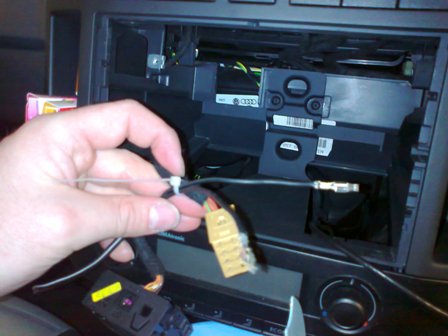

  1. 3. Kabelverlegung zur B-Säule als erstes das eine ende mit nem Kabelbinder fixieren!


  1. 3.1 An das andere ende kommt auch ein Kabelbinder dran!

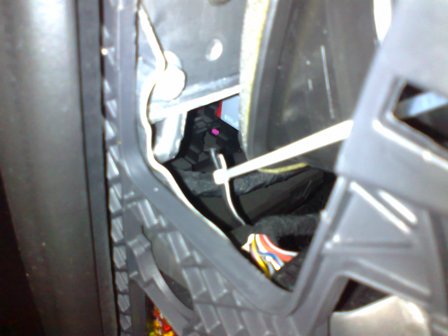

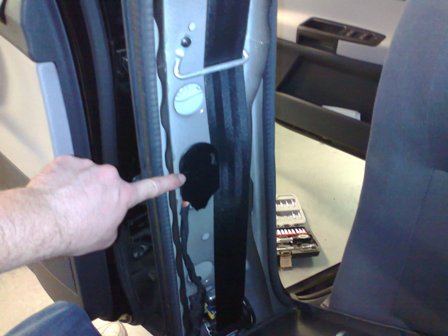

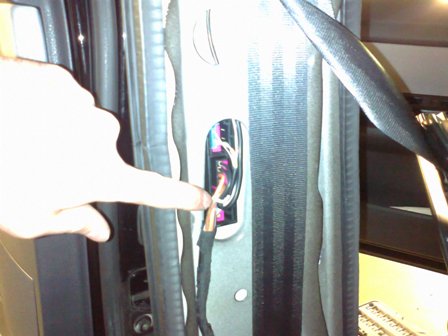

  1. 3.2 Dort wo meine Finger zu sehen ist das Kabel duchführen!

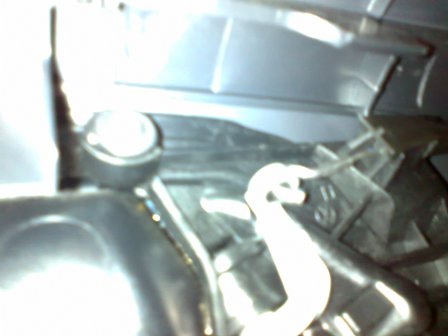

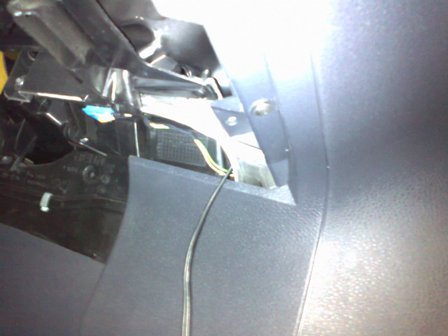

  1. 3.3 Das LS Kabel an der Diagnosebuche nach oben schieben Richting Sicherungskasten, das LS Kabel müsste dan Sichtbar sein!

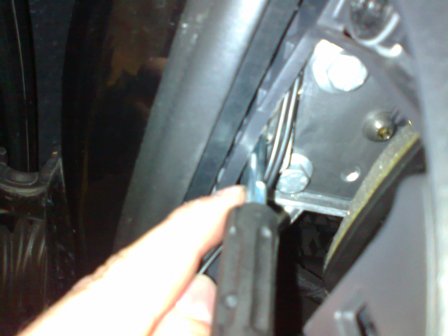

  1. 3.4 So als nächstes versucht Ihr das Kabel zwischen dem Plasikrahmen und Metallrahen hinduch zu schieben, ein Schaubenzieher ist dabei hilfreich!


  1. 3.5 Das Ergebnis!

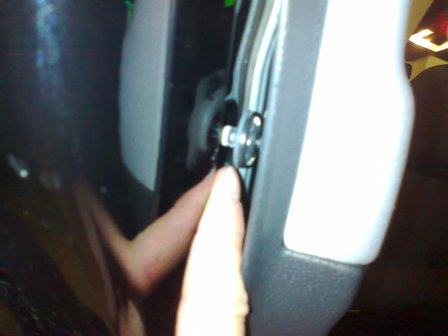

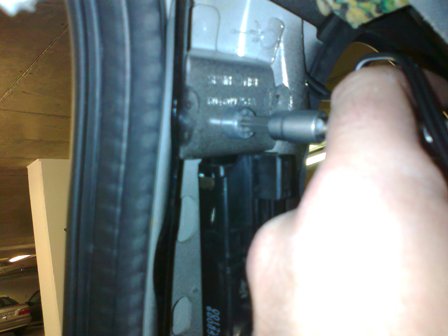

  1. 4.0 Um leicht arbeiten zu können muß die Gurthalterung entfernt werden, löst hierfür die zwei schauben.(Achtet bitte darauf das ihr die Gurthalterung nicht hin und her schwenkt da sie sich leicht verdreht also gut fixieren!)

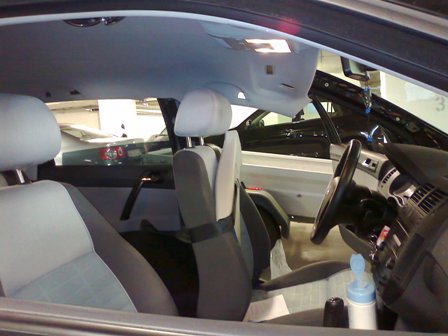

  1. 5.0 Die eigentlicher Kabelverlegung, hier könnt ihr eurer Phantasie freien lauf gewären! oder macht es so wie ich;)

(Die Verlegung im Himmel ist eigentlich ganz einfach folgt dem schon im Polo verlegten Kabel und befästigt es mit Kabelbinder! hab nur vergessen Bilder zu machen bei rund 300 gemachten BIlder^^)

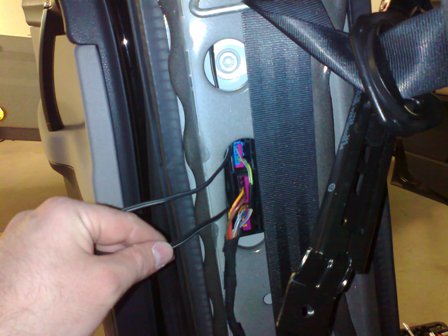

  1. 6.0 B-Säulen Stecker verbinden bzw. Pinen!

Hier einfach mit einem Mini schraubenzieher links und rechts den stecker befreien und rausziehen geht nur wenn der gegenstecker auch ab ist!



  1. 6.1 Die Kunstoffsicherung entfernen und die Pins stecken und fertig=)



  1. 6.2 Stecker wieder einstecken und abdeckung drauf.
