Handyhalterung in Basis-Mittelkonsole einbauen

Diese Anleitung wurde verfasst von 4Snake. In dieser Anleitung wird gezeigt, wie man auch in die Basis-Mittelkonsole eine Handyhalterung einbauen kann.

Erforderliche Teile

  • 1x 6Q0 858 575 A 1QA Blinddeckel links oder 6Q0 858 576 A 1QA Blinddeckel rechts
  • Schnellgießharz, 2 Komponenten, ca. 300ml fertig angerührt
  • Kreppband
  • Kosten: ca. 20,00 €

Erforderliche Werkzeuge

  • Dremel oder Proxxon mit Fräs- und Schleifaufsatz
  • Pappe
  • Schere
  • Cuttermesser
  • Stift
  • Geodreieck
  • 3mm Bohrer

Die Anleitung ist für alle, die eine Mittelkonsole mit ausgegossenen Ablagefächern haben und trotzdem eine Handyhalterung an der Stelle einbauen wollen.

Vom Grundprinzip gibt es zwar was in der Art zu kaufen, allerdings hat mich die riesige Halteplatte daran gestört und der Preis.

Ich habe mein W810i von Sony Ericsson daran montiert, allerdings den Halter dafür auch noch etwas abgeändert.

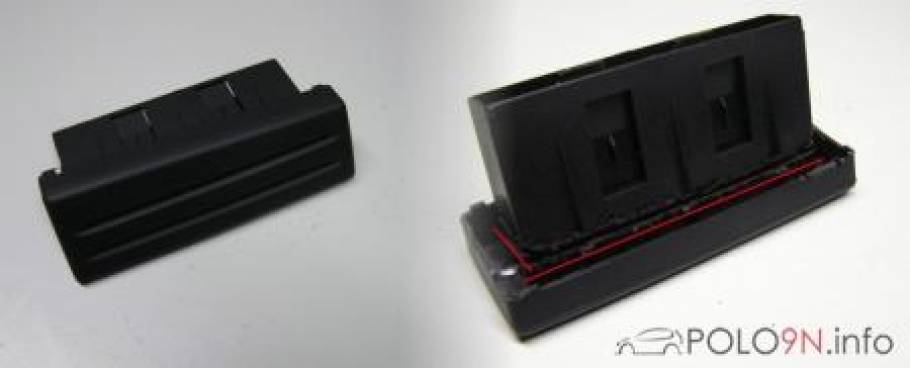

Hier sieht man den Kreditkartenhalter für die rechte Seite (besser ist der Blinddeckel - Teilenummer siehe oben), englische Ausführung, den ich verwendet habe, alle Haltelaschen abtrennen und an der roten Linie den hinteren Teil dann abtrennen, habe dafür ein Proxxon (oder Dremel) Fräser genommen.

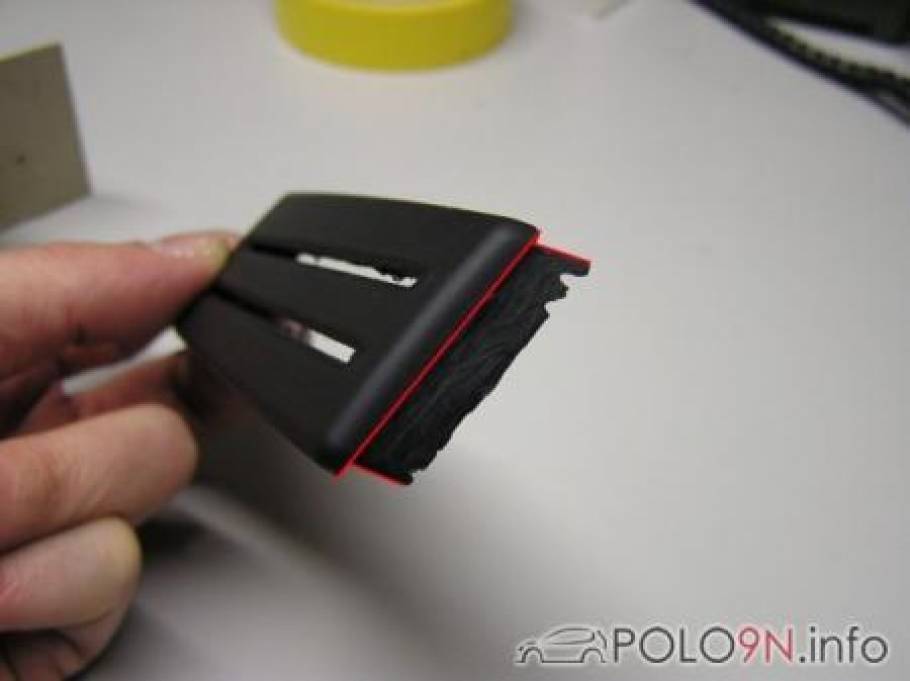

Um das Teil in das Fach der Mittelkonsole zu bekommen musste der Rand umlaufend noch ausgedünnt werden wie an den roten Linien zu sehen ist, der vordere Rand bleibt stehen damit von vorne alles abgedeckt wird, als Orientierung diente die Naht der Spritzgussform ca. 3mm vom Rand.

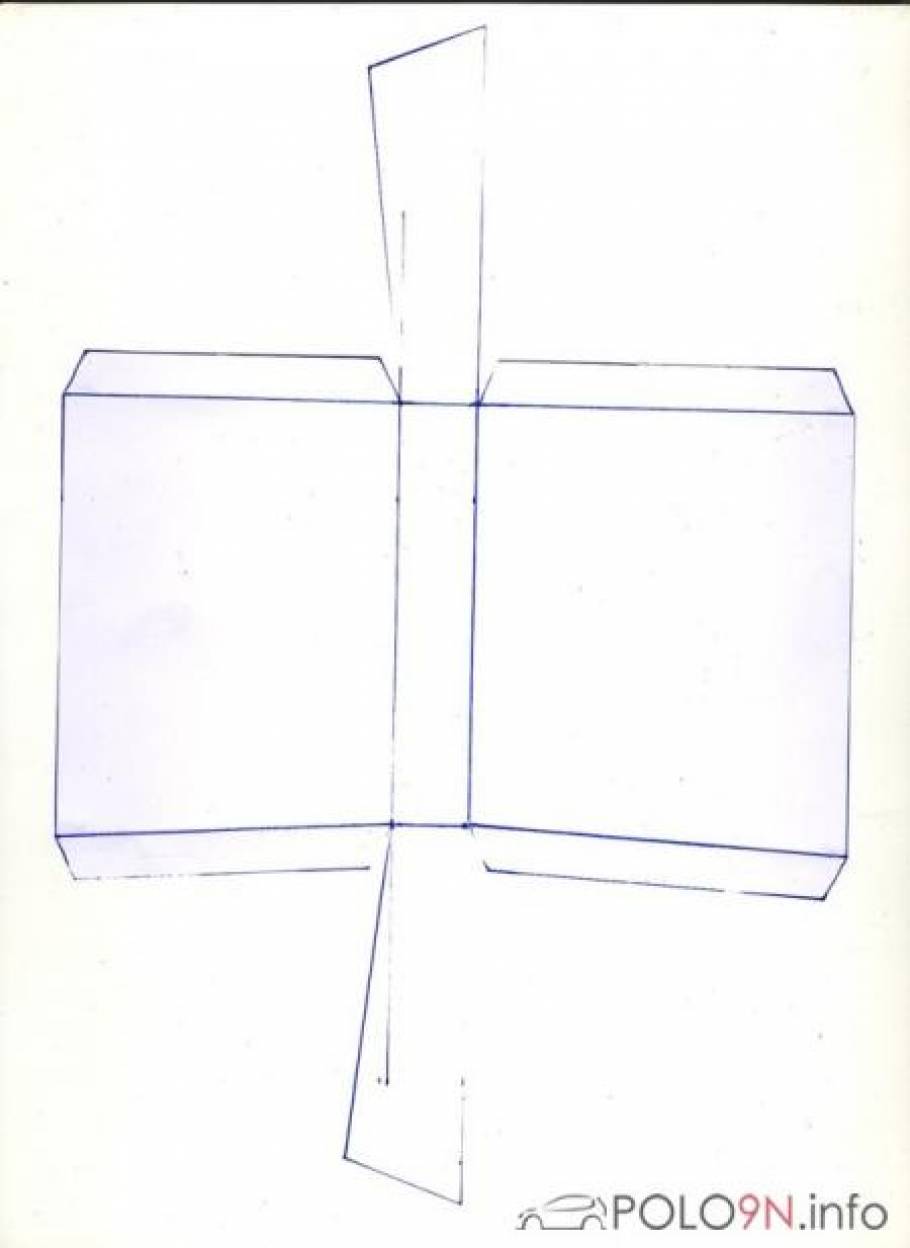

Als nächstes die Maße des Ablagefachs ausmessen und aus Papier ein Schablone anfertigen. Nach ein paar Nacharbeiten hatte ich beim 3. Versuch die richtige Form gefunden.

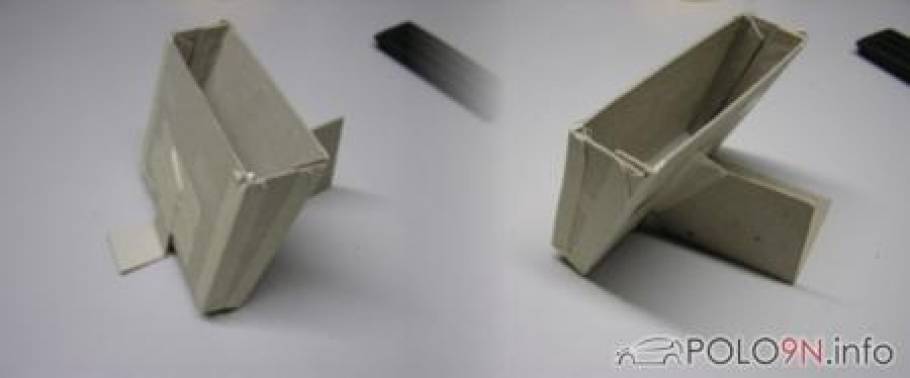

Nun aus Pappkarton das Teil nachbauen und Stützen ankleben für den nächsten Arbeitsschritt, dafür muss der obere Rand waagerecht ausgerichtet sein.

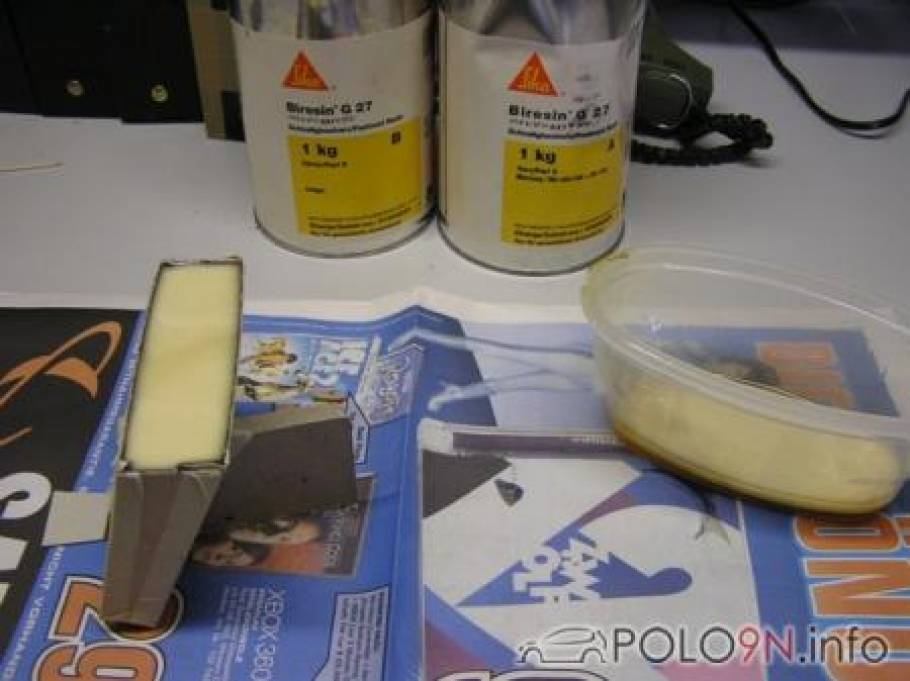

Hier habe ich nun die Pappform mit einem 2 Komponenten Schnellgießharz ausgegossen und wie man sieht härtet es nach 5 Minuten Topfzeit schon durch. Durch die chemische Reaktion von Harz und Härter entsteht eine exotherme Reaktion bei der Hitze freigesetzt wird, kurz gesagt: Das Ding wird ganz schön warm beim aushärten! Nach ca. 45 Minuten gings dann weiter.

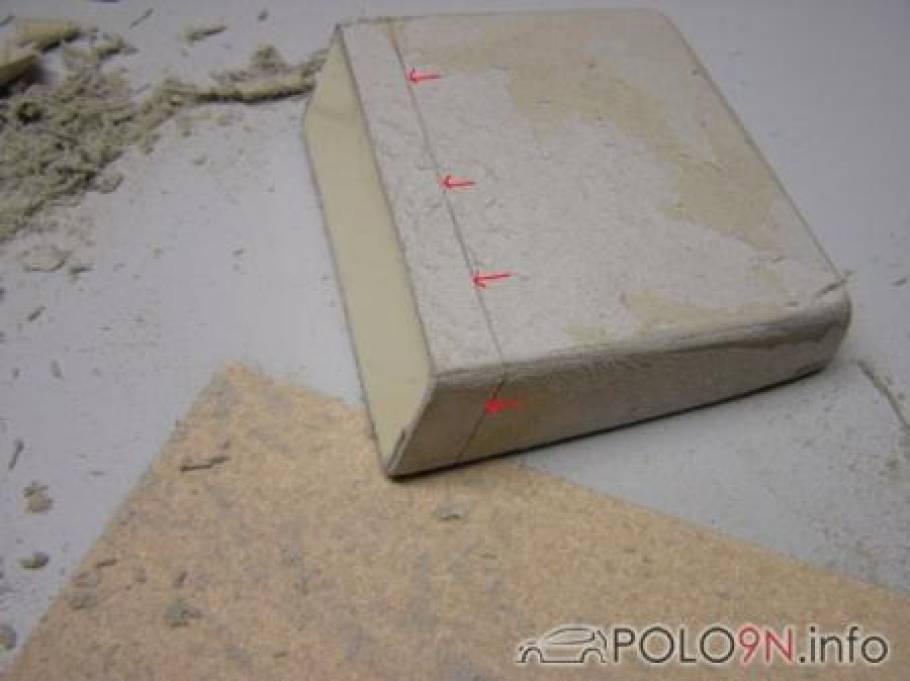

Jetzt noch die Kanten abgerundet und etwas Pappe wegeschliffen damit es besser ins Fach geht. Da ich bewusst die Form etwas überstehen ließ, muß das Teil noch an der Bleistiftlinie abgesägt werden. Die Linie wird angezeichnet, wenn das Teil im Fach ist, so stimmt die Länge ganz genau.

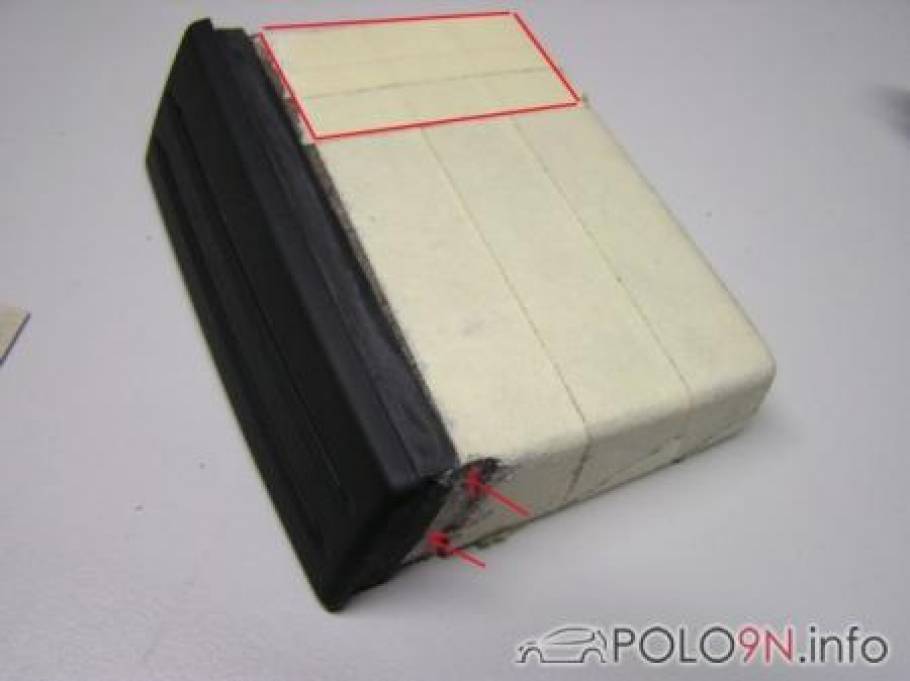

Hier sieht man nun das der Klotz noch etwas abgefräst wurde um die Blende draufzubekommen. Das rechteckige Feld ist mit Kreppband nochmals aufgedickt worden damit sich der Klotz im Fach selbst festklemmen kann ohne es zu verkratzen.

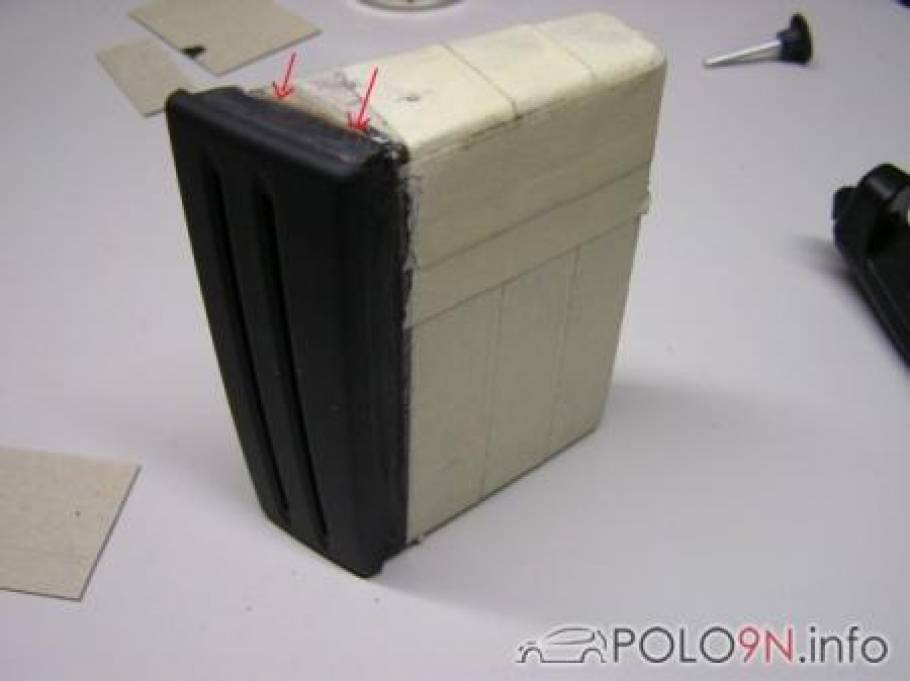

Von oben musste auch etwas ausgefräst werden, damit die Blende gepasst hat.

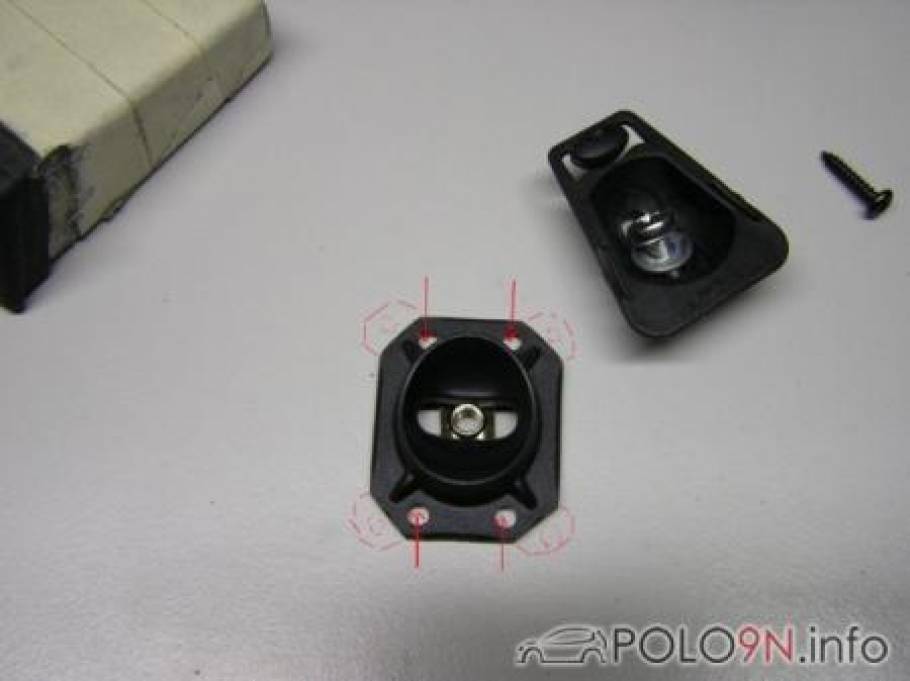

Für mein Sony Ericsson habe ich die Grundplatte abgeändert, weil deren Haltepunkte (siehe gestrichelte Linie) zu weit aussen sitzen wurden die Bohrungen nach innen verlegt und die alten Dinger einfach abgesägt.

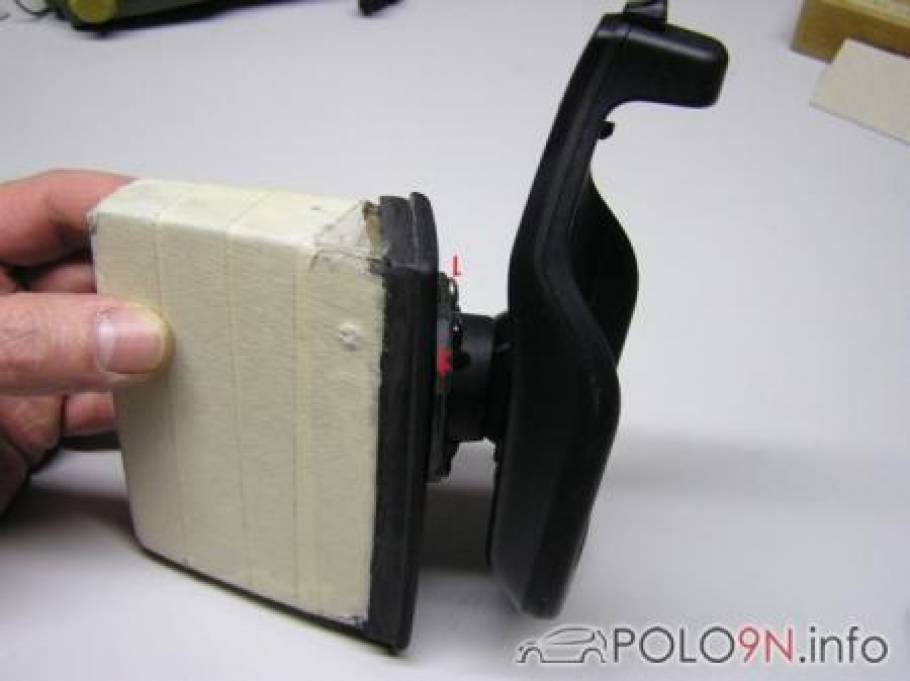

Hier sieht man nun die angeschraubte Halterung, für die rechte Seite wurden zwei 30 mm lange Schrauben verwendet und links zwei 20 mm lange Schrauben, deshalb, weil die Schrauben sonst seitlich aus dem Klotz austreten und das Fach zerkratzen können.

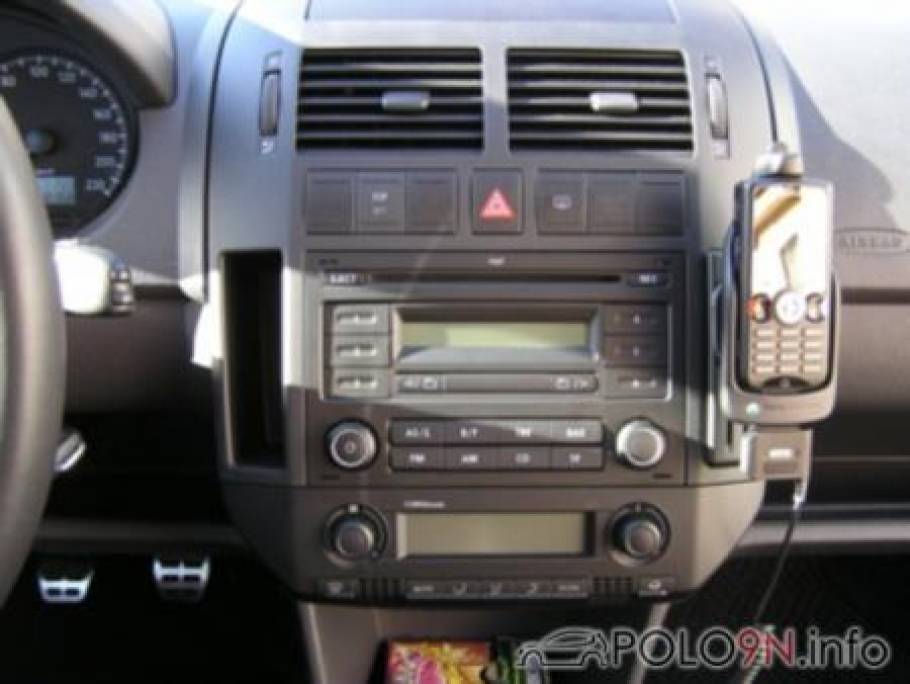

Das fertig eingesteckte Teil.
